Disko (Yaylı) Çek Vana

Çek Vanalar

Disko çek vana, endüstriyel tesislerde sıvı veya gaz akışını kontrol etmek için kullanılan bir vana tipidir. Bu vana tipi, içinde bir disk veya disko benzeri bir kapağın bulunduğu bir mekanizmaya dayanır. Disko, vana gövdesinin içindeki deliği kapatmak veya açmak için hareket eder.

Çek Vanalar

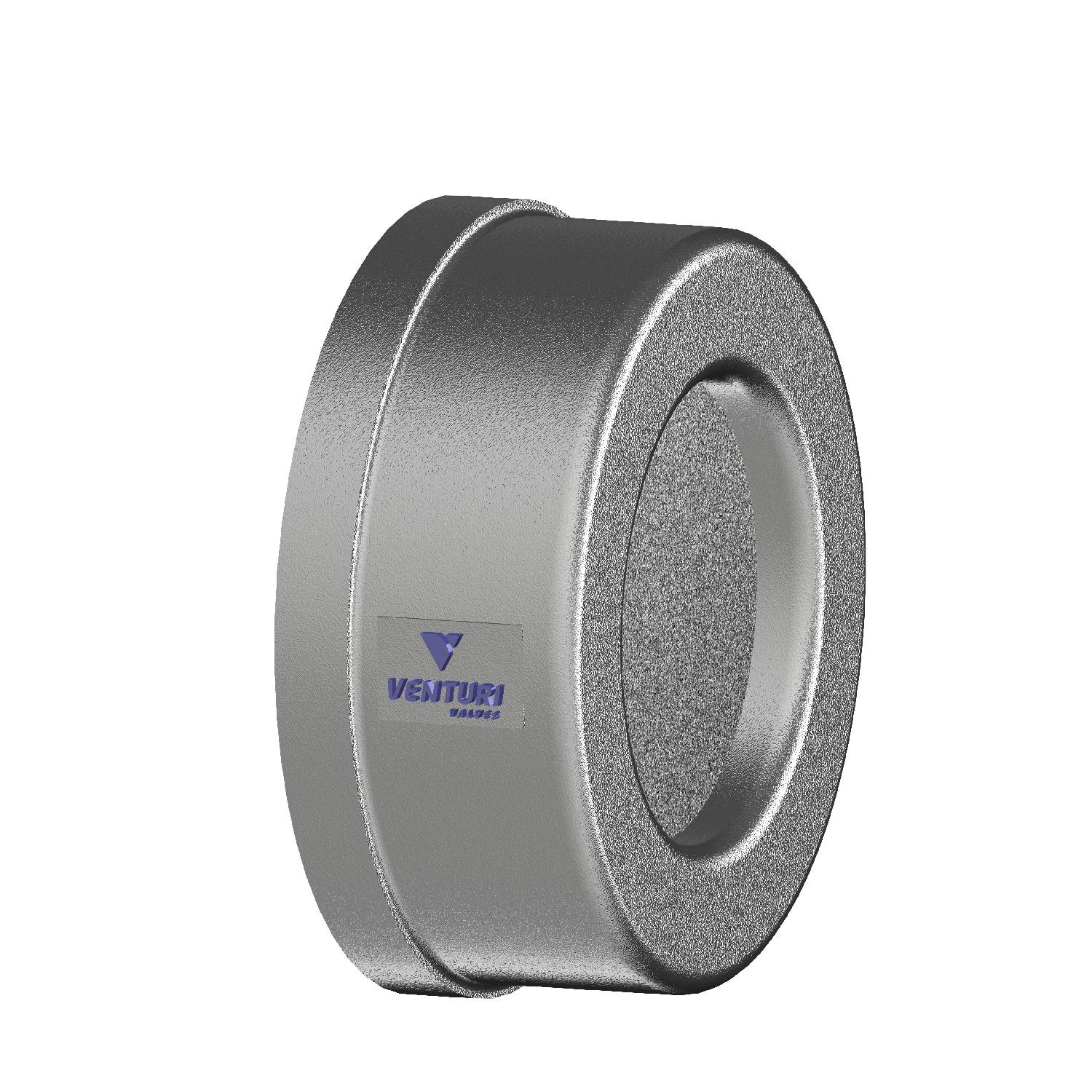

Disko (Yaylı) Çek Vana

Disko çek vanaları, yay yardımıyla kapalı veya açık konumda tutulurlar. Yayın etkisiyle, vananın kapalı konumda kalması sağlanır. Akış kontrolü gerektiğinde, vana açılmak üzere olana kadar yayın zorlanması gereklidir. Bu sayede, vana açıldığında akış gerçekleşir.

Disko çek vanaları, basit yapıları ve güvenilir performansları nedeniyle yaygın olarak endüstriyel tesislerde kullanılır. Özellikle yoğun akış koşullarında güvenilirlikleri önemlidir. Bu vanalar, genellikle düşük basınçlı uygulamalarda tercih edilir ve akışkanın yönünü değiştirmek yerine, sadece akışı açıp kapamak için kullanılırlar.

EN 12334 /API594

Dizayn Standartları

DN 50(2″) - DN 200(8″)

Ölçüler

CL 150-CL300

Basınç Sınıfı

Özelleştirilmiş Vanalar

Her müşteriye ve ihtiyaca özel çözümler tasarlıyor ve üretiyoruz.

Tasarım / Dizayn

EN 12334’e göre Çek vana	CL 150-CL300
Yüz yüze (FTF) ve Uçtan uca (ETE) boyutlar	ASME B16.10
Flanşlı uçlar	ASME B16.5
Testler	API598

Basınç / Sıcaklık

CL 150-CL300
600 °C’ye kadar sıcaklık

Malzeme

Karbon Çeliği
Isıya Dayanıklı Alaşım
Paslanmaz Çelik
Dubleks Çelik

Seçenekler

Sıcaklık limitlerine ve kimyasal dirence bağlı olarak EPDM,FPM(FKM),NBR veya PTFE gibi yatak contaları
Flanşlar ve kaynak uçları : EN,DIN,GOST vb.
Müşterinin isteği üzerine diğer boya kaplamaları

Test

Üretilen her vana API598 veya EN 12627’ye göre test edilmiştir.

Kullanım Alanları

Vana malzemelerine bağlı olarak: su, buhar, gaz, yağ, yağ türevleri ve diğer agresif olmayan ortamlar.

Daha fazla bilgi için

Bu ürün hakkında daha fazla bilgi edinmek için teknik kataloğumuzu indirin.
